Если вы не хотите отдавать свой старый велосипед в ремонт, попробуйте сделать из него велотренажер своими руками. Так вы получите практически такое же изделие, но в новом качестве. Даже самодельный велотренажер из велосипеда обладает характеристиками, необходимыми для продуктивных занятий, а в некоторых ситуациях он превосходит своего собрата.
Но прежде чем вы захотите сделать велотренажер из велосипеда, нужно определиться, что именно вы желаете получить в итоге. Спортивное оборудование отличается многообразием, а это значит, что сделать выбор в пользу того или иного будет не так просто.
Несмотря на то, что ассортимент огромен, если вы отказались от ремонта и решили соорудить велотренажер своими руками, сконцентрироваться стоит всего на двух его видах.
Самым простым можно назвать обыкновенный станок на подставке. Сделать его своими руками довольно просто, даже не обладая особыми навыками в ремонте. Второй тип – ездовая дорожка – сложнее, но пользуется бешеной популярностью. Чтобы соорудить такую конструкцию потребуется чуть больше времени и знаний, но результат однозначно порадует.
Итак, рассмотрим, как своими руками собрать из велосипеда велостанок на подставке. Понадобится для этого дела не так много деталей, некоторые из них можно приобрести в спортивном магазине и в отделе для ремонта.
Переднее колесо можно снять, а моно и оставить. Если вы решили его убрать, передняя часть будущего велотренажера закрепится на уголки, если нет – по аналогии с задней частью.
Доски – это основание конструкции, на которой и будет держаться всё остальное. На них крепятся пеги, а уже на пеги крепится велосипед. Необходимо сразу же убедиться, что изделие получилось устойчивым. Вместо переднего колеса монтируем дюралевые стойки, и работа почти готова.
Это не единственный, но самый простой и экономный способ сделать велотренажер в домашних условиях из велосипеда легко и быстро.
Второй тип привлекает гораздо сильнее, но для того, чтобы сделать дома самому ездовую дорожку, понадобится больше усилий, средств и умений. Для этого понадобятся специальные валики, ведь именно благодаря им будет происходить вращение и наподобие того, что мы видим у заводских велотренажеров. Как сделать велотренажер из велосипеда в домашних условиях?
Материал валиков может быть практически любой, главное, чтобы он был прочным и отвечал всем требованиям. Часто предпочтение отдают металлическим трубкам, но иногда эту роль исполняют такие «экзотические» приспособления, как валики для отжима, вынутые из стиральной машины, непригодной для ремонта.
Нужны они не только для заднего, но и для переднего колеса. Между валиками закрепляется приводной ремень. Большим плюсом данного тренажера считается возможность своими руками регулировать нагрузку. Обеспечить это можно, установив стяжную шпильку в задние валики.
Вот так, приложив немного труда, можно получить вполне рабочий агрегат. Конечно, он будет уступать по ряду пунктов фирменным изделиям, но основные задачи выполнить на нем реально.
Самодельные тренажеры имеют свои положительные стороны, хотя и уступают по функциональности велосипеду. Но нельзя игнорировать тот факт, что при использовании рабочего велосипеда, вы станете обладателем сразу двух изделий. В холодное время года появится возможность заниматься дома, а как только наступит время выбираться на прогулки, велостанок можно просто разобрать своими руками и отправиться кататься на улицу.
Большой плюс самоделки также в компактности. Ее легко перемещать с одного места на другое, разбирать и собирать вновь. Ремонт такой конструкции обойдется гораздо дешевле, чем покупной. Вы даже можете полностью поменять несколько деталей и получить совершенно другой тип изделия.
Так вы сможете увеличить эффективность тренировок и внести в занятия разнообразие.
Стоит ли говорить, что для здоровья такие занятия – это польза. Тренировки эффективны и в борьбе с лишним весом, но в этом случае внимательно отнеситесь к материалу деталей, на которые устанавливается велосипед, чтобы не пришлось ремонтировать прогнувшиеся трубки или валики. Они просто могут не выдержать большого веса.
К сожалению, недостатки у самодельных тренажеров тоже есть, и о них нельзя забывать. Если что-то для вас окажется существенным препятствием, лучше задуматься о покупке готового изделия или продумать детальнее свою работу по сборке.
Основными минусами считаются:
Это важный момент для людей с лишним весом, а ведь многие решаются на тренировки именно по этой причине. Учтите, что велотренажер, собранный самостоятельно, может быть для вас опасным. Устройство может не выдержать давления и сломаться, навредив и вам. В то время как товар, приобретенный в магазине, крепко удержит вас в седле, самодельная конструкция просто упадет. Рисковать собой не стоит, ведь ваша цель поддерживать здоровье, а не вредить ему;
Эффект от тренировок, конечно, не такой, как от занятий на специальном тренажере, ведь возможности следить за нагрузкой и учитывать другие параметры у вас не будет. Максимум, что в ваших силах – крутить педали. Исходя из этого, рассчитывайте конечный результат. Безусловно, польза от физической нагрузки будет, но питать иллюзий не стоит.
Хотя собирать своими руками тренажер не так трудно, но не всем это под силу. Ничего страшного в этом нет, но вы должны трезво оценить свои способности, иначе есть опасность не только не сделать то, что задумывалось, но и испортить обычный велосипед. Возможны нанесения травм во время сборки при отсутствии опыта в ремонтных работах.
Теперь, когда вы знаете о плюсах и минусах данного мероприятия, будет легче принять решение. Если вы не планируете приобретать новое спортивное оборудование, а у вас есть старый, но рабочий велосипед, можно попытаться дать ему вторую жизнь.
Все мы хотим выглядеть здоровыми и подтянутыми, но далеко не у каждого есть деньги на покупку дорогостоящих тренажеров. Занятие в спортзале может вылиться в получасовое ожидание между подходами, пока ваш любимый велотренажер освободится, что тоже не всех устроит. Однако выход есть: можно сделать велотренажер из старого или ненужного велосипеда своими руками, чтобы заниматься дома в любое удобное время. У такого решения есть свои достоинства и недостатки, которые также стоит учитывать.
Велотренажер из велосипеда своими руками поначалу может показаться хорошим решением проблемы, но прежде чем приступить к каким-то действиям, здраво оцените ситуацию. У него есть свои достоинства:
Помимо перечисленных плюсов, присутствуют и весомые недостатки:
Здраво оценив ситуацию и твердо решив, что это вам необходимо, стоит выбрать тип тренажера, который вы собираетесь собрать. Есть три варианта:
Каждый из них имеет свои особенности, поэтому подбирайте тип исключительно под свои потребности.
Само название предполагает, что вместо велосипеда вы будете использовать лишь несколько его составных частей. Это самый экономный вариант, как сделать велотренажер из велосипеда в домашних условиях, так как педали, цепь и заднюю втулку можно купить на рынке или в Интернете за умеренную цену. Однако это хорошее решение, если вы хотите в дальнейшем модифицировать и утяжелять конструкцию.
На заднюю втулку можно закреплять разнообразные механизмы для сопротивления: от тяжелого цилиндра до обычных блинов для штанги. Достаточно лишь связать все это ремнем с педалями, и вы получите универсальный велотренажер с регулируемой нагрузкой. Удобно такое решение и в том случае, если у вас вместо байка остался лишь ржавый каркас, который уже невозможно использовать. Учитывайте также, что вариант достаточно громоздок, соответственно, планируйте заранее, где вы будете ставить велотренажер.
Для сборки, вам потребуются:
Сборка осуществляется в следующей последовательности:
Такой самодельный велотренажер из велосипеда потребует дополнительных затрат, если вы не хотите в качестве подставки использовать старую табуретку и железную трубу, откопанную в закромах кладовки. Однако для домашних условий – это лучшее решение, так как максимально напоминает по конструкции классические велотренажеры и достаточно компактно. По сути, габариты конечной конструкции практически такие же, как изначально были у велосипеда, так что учитывайте это. А также приобретите все необходимые материалы.
Рассмотрим простой вариант подставки из фанеры, для которой потребуется:
Сборка выглядит следующим образом:
Такой велотренажер сможет прослужить вам не один год при своевременной замене пег и качественном обслуживании. В отличии от первого варианта, вы не полностью разбираете велосипед, и можете при необходимости собрать его обратно, использовать как транспортное средство. Но при подготовке деталей не забывайте придерживаться базовых правил безопасности, чтобы избежать травм.
Такой велотренажер из велосипеда отличается от предыдущего тем, что нет необходимости прикреплять вспомогательные конструкции к велосипеду. По сути, сам велосипед остается не тронутым, он просто ставится на основу со специальными валами. Однако шины все же стоит сменить, чтобы уменьшить трение.
Учитывайте, что валы должны быть под оба колеса, иначе нагрузка при вращении педалей будет отсутствовать полностью. А при вращении обоих колес нагрузка будет значительно выше, велосипед будет стабильнее. К тому же, датчик велокомпьютера будет работать без дополнительных подстроек и перемещения.
Фундамент собирается по аналогии со стендовым велотренажером, валы связываются специальными ремнями или цепями. Учитывайте, что для этого необходим зазор, поэтому всю конструкцию лучше слегка приподнять над уровнем пола. Соответственно, проектируя чертеж, рассчитывайте конструкцию на вес велосипеда и свой собственный, а для надежности к общим расчетам прибавьте еще 40–50 килограмм. Это позволит навесить грузики, а также убедиться в том, что дорожка не развалится под нагрузками. Запас прочности необходим всегда, в профессиональных велотренажерах он составляет 25–40 процентов от полезной прочности (максимального веса пользователя и массы самого тренажера).
Собрав основной фундамент, не забудьте связать задние валы с передним, это и будет простейшей нагрузкой для вращения педалей. Чем большим количеством ремней связывается конструкция, тем тяжелее становится крутить педали. Не забывайте смазывать оси, иначе ролики могут плохо вращаться, или их вовсе заклинит, а такая неожиданность вам ни к чему. Однако кто-то может задаться вопросом, как еще больше увеличить нагрузку такого велотренажера, не меняя основную конструкцию.
Всего есть три способа усложнить ход педалей:
Каждый из вариантов лучше всего реализовывать на одной из вышеописанных конструкций. Однако вы можете поэкспериментировать, сделав, например, конструкцию с магнитами и грузиками.
Велотренажеры – дорогостоящая конструкция, которая значительно отличается от езды на настоящем байке. Кручение педалей, общие ощущения – все это отвергает многих любителей велосипедной езды. Но можно улучшить свой байк, если знать, как из велосипеда сделать велотренажер.
Желание собственными руками сделать из велосипеда тренажер похвально и вполне оправдано, так как человек решившийся сделать что-то подобное настоящий хозяин и руки у него растут откуда надо. Ну и, конечно же, собрав своими руками велотренажер можно сэкономить значительную сумму денег не тратясь на готовый тренажер, стоимость которого начинается от нескольких тысяч рублей.
Для использования в домашних условиях закрепление обычного велосипеда на подставке является самым лучшим вариантом тренажера. Во многих домах недостаточно места для габаритных конструкций, а подставка для заднего колеса займет места не больше чем табуретка.
Сделать велотренажер можно поставив велосипед на габаритную основу с закреплёнными в ней валами. Поставив лишь одно колесо на маленькую основу с валами, вы не получите никакой нагрузки при вращении педалей. А вот если привести в движение оба колеса велосипеда, тогда ощутимо возрастает нагрузка при вращении педалей. К тому же, незакрепленный велосипед при обоих вращающихся колесах значительно сильнее стабилизируется в вертикальной плоскости, чем при работающем одном колесе. И не потребуется менять местоположение датчика велокомпьютера, чтобы он мог работать.
Валы под задним колесом велосипеда, для передачи вращающего движения, связаны с валом под передним колесом через широкий ремень. Одев на валы еще несколько ремней можно увеличить нагрузку на таком самодельном велотренажере. И не забывайте, что оси, на которых вращаются ролики, нужно смазывать.
Тяжелый маховик вместо колеса велосипеда является основным способом нагрузки во многих моделях магазинных велотренажеров, даже в современных конструкциях. На заводские модели стандартно устанавливаются маховики массой от 8 кг и выше.
Если самому утяжелять колесо быстросъемными грузами, то будет очень сложно добиться уравновешивания веса по кругу с точность до 1 г. Иначе, несбалансированные грузы на быстро вращающемся колесе могут поломать спицы, ударить по тормозам, раме или цепи.
Воздушная нагрузка от открытых лопастей на приводном колесе мало ощутима, к тому же её нельзя поменять. Разве что, можно собрать из старого велосипеда довольно сложную и материалозатратную конструкцию с лопастями закрытыми в большом барабане.
По эффективности закрепление мощных магнитов на колесе и раме велосипеда является таким же незначительно нагружающим способом, как и установка лопастей на колесо. Первая проблема будет при закреплении магнитных шайб на спицах. На раму противодействующую часть магнитов несложно закрепить в сборе на металлической пластине.
Ещё один момент: самыми мощными постоянными магнитами являются неодимовые, такие магниты стоят дорого, а купить их придется не меньше 20 штук.
Два ролика устанавливается снизу колеса, один закрепляется на рычаге вверху колеса. Одно плечо рычага монтируется к подседельной трубе велосипеда, а на другое плечо подвешивается набор грузов. Под весом подвешенных грузов или силой сжатия пружины происходит удержание роликами колеса. Слабо накачанная шина при накатывании на прижимные ролики раздавливается, при этом значительно поглощая кинетическую энергию и переводя ее в тепло.
Изменять нагрузку можно с помощью подвесных грузов на рычаге с верхним роликом или изменяя давление в камере колеса. Пружины сжатия в механизме нагрузки самодельного велотренажера применяются редко, так как они не позволяют произвести регулировку силы торможения в широких пределах.
Кстати, этот способ, при котором выполняется электромагнитное торможение, является довольно эффективным и продвинутым. Существует современный велотренажер-подставка, промышленного производства, в котором шикарно реализован этот способ нагрузки. Интересное видео, показывающее преимущества этого велотренажера, прилагается ниже.
Демонстрация работы поставки-велотренажера Tacx Genius:
Содрать идею реализации запатентованной подставки-велотренажера с электрогенератором может каждый технически грамотный человек, и построить собственный подобный тренажер. Несложно же: на большом основании смонтировать подставку для велосипеда, закрепить снизу резиновый прижимной ролик, подсоединить к валу ролика автомобильный генератор, к выходам электрогенератора подключить реостат, вентилятор, зарядное устройство планшета или ноутбука. Все подключенные электроприборы будут создать необходимую нагрузку, которую можно будет менять, отсоединяя частично подключенных потребителей.
И не нужно собирать велотренажер с ременной передачей, как обычно делается у большинства самоделок с электромагнитным торможением. Ременная передача при работе шумит, и поэтому будет мешать слушать музыку или просматривать видеозаписи на планшете, ноутбуке или мониторе компьютера.
Велотренажер, изготовленный своими руками, в дальнейшем можно совершенствовать и подстраивать для своего удобства. Изготовить самому такой полезный для здоровья тренажер не сложно, тем более уже так много людей успешно сделали его и, хвастаясь, делятся своим опытом.
Самоделка особенно будет полезна для тех, кто увлекается велосипедным спортом. Она позволит «ездить» на велосипеде прямо у себя дома, в гараже или любом другом месте, где зимует велосипед. Подобная физическая нагрузка позволит удерживать физическую форму в то время года, когда на велосипеде ездить уже холодно.
По словам автора, такой велотренажер собирается быстро и просто, а стоимость всех необходимых материалов не переваливает за 50$. Само собой понятно, что за такие деньги невозможно купить ни один велотренажер.
Помимо всего прочего такой тренажер является отличным симулятором реальной езды на велосипеде. Здесь также вращаются два колеса, нужно держать равновесие и вообще концентрироваться. Это позволяет не только заниматься спортом, но еще и морально отдыхать, как это бывает при езде на велике.
Равновесие на велосипеде получается удерживать в стоячем состоянии за счет того, что у велосипеда вращаются оба колеса.
Материалы и инструменты для самоделки:
– двухдюймовые трубки ПВХ 40;
– подшипники от скейтборда (можно купить в магазине скейтбордов);
– болты с шестигранной головкой размером 4″ x 5/6″;
– шестигранные гайки (5/6″);
– сантехническая крышка на два дюйма и муфта с внутренней резьбой;
– ложечное сверло 7/8″;
– сверло на 5/8″;
– эпоксидная смола;
– дрель;
– ножовка;
– деревянные доски или брус для создания каркаса тренажера и другое.
Процесс изготовления тренажера:
Шаг первый. Делаем вращающиеся цилиндры

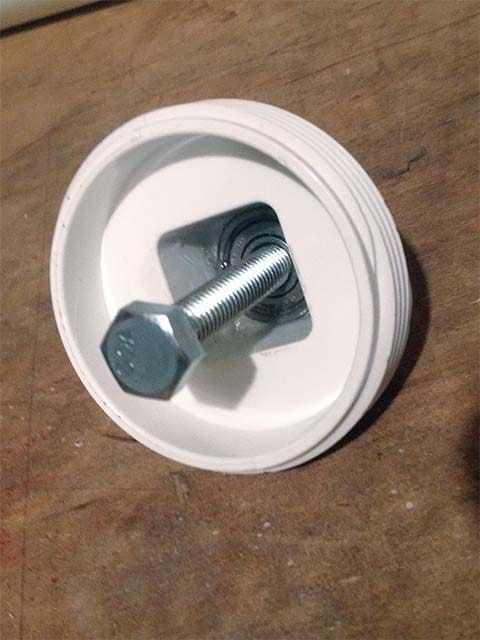

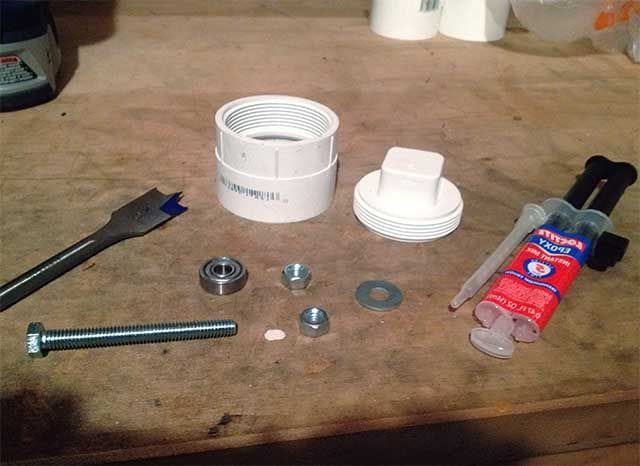

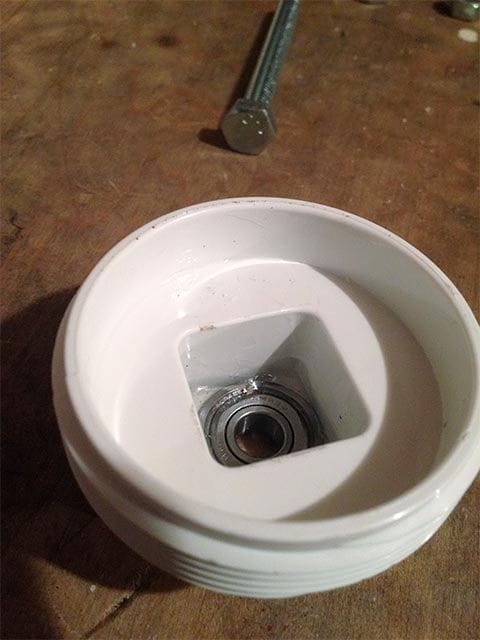

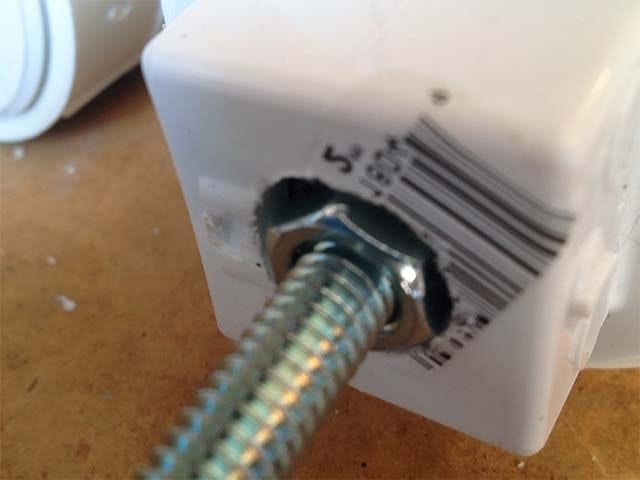

Для изготовления вращающихся цилиндров автор использовал поливинилхлорид, для этого подошли двухдюймовые трубки ПВХ 40, которые были укорочены до 24-ех дюймов. Чтобы сделать заглушки, понадобились подшипники от скейтборда, их можно приобрести примерно за два доллара.
После того как болт будет установлен, сборку нужно ввернуть в муфту и приклеить с обоих концов. Затем нужно пластиковую крышку приклеить к муфте, или же можно воспользоваться установочным винтом, как это сделал автор. Если этого не сделать, крышка с правой стороны под действием крутящего момента может открутиться. Винтовое соединение хорошо тем, что при проблеме с подшипниками конструкцию всегда можно разобрать.
Шаг второй. Сборка каркаса велотренажера

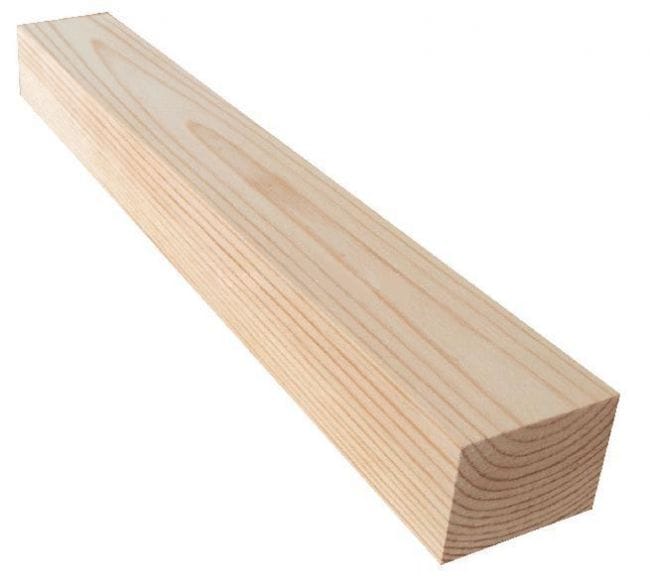

Дешевле всего каркас велотренажера собрать из дерева. Исходить нужно из того, каково расстояние между осями велосипеда. У автора велосипед шоссейный, расстояние между осями составляет 39,5″. В итоге, прибавив несколько дюймов, вышло 41″, это соответствует расстоянию от переднего цилиндра, до середины двух задних, расстояние между которыми равно 11 дюймов. Ну и как следствие расстояние между передним и задним цилиндром должно быть 46,5″.
Исходя из длины трубок в 24 дюйма, автор сделал две поперечины размерами 2″ x 4″ x 29″. Длина каркаса не измерялась.

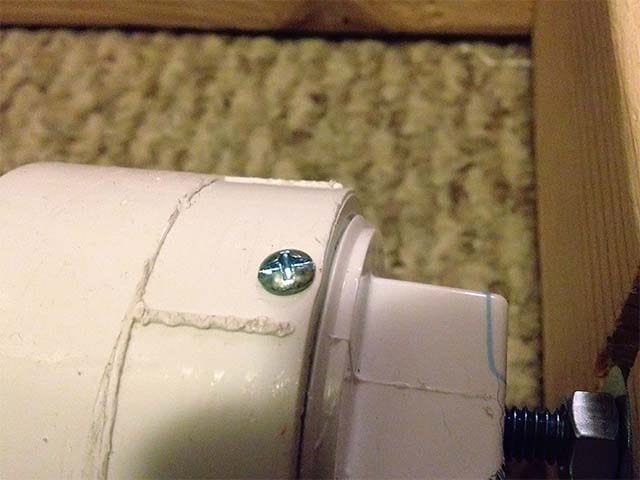

Бруски нужно разрезать и просверлить в них отверстия для трех вращающихся цилиндров. Отверстия в брусках должны быть на одинаковом расстоянии, иначе цилиндры будут стоять криво. Для этого перед сверлением бруски нужно совместить. От верха брусков нужно отступить примерно один дюйм, это позволит цилиндрам не доставлять поверхности пола и быть немного над поверхностью каркаса.
Шаг третий. Заключительный этап сборки. Ремень для тренажера
Ремень в системе нужен для того, чтобы передавать вращение с заднего колеса на переднее. Это позволит удерживать равновесие на велосипеде. Ремень был приобретен за 4 доллара. Трещотка для установки ремня не требуется, он устанавливается непосредственно на трубки. Чтобы получить нужное натяжение, ремень нужно укоротить, автор отрезал кусок порядка 0,25″. Натяжение не должно быть слишком сильным, поскольку это будет создавать избыточное трение. Но натяжение обязательно должно быть, иначе ремень будет скользить, и как следствие переднее колесо не будет вращаться.
