Мопед, наравне с велосипедом, – очень удобное транспортное средство. Более того, ездит он быстрее своего старшего брата, благодаря встроенному приводу. Возможность быстро передвигаться без особых усилий – не это ли мечта каждого велосипедиста? Воплотить ее в жизнь вполне реально – снабдить свой байк бензиновым мотором или электродвигателем.
Собранный мопед из велосипеда – достаточно распространенное явление в сельской местности или областных городках. Именно там любят применять новаторские идеи на практике, в частности, сделать из обычного старого велика шустрый и экономичный транспорт. Заметили у себя подобный интерес? Тогда самое время приступить к делу!
Перед тем, как приступить к созданию нового мопеда из велосипеда, необходимы:
Рекомендуемая мощность – 2 л. с., а объем двигателя не должен превышать 50 куб. см. Более слабый движок не позволит сдвинуть велосипед с места, придется некоторое время покрутить педали. Двигатель достаточной мощности можно взять со старого мопеда. Другие варианты – с бензопилы или газонокосилки.
Рабочий агрегат мотора, бензобак и аккумулятор надежно закрепляются на раме с помощью крепежных хомутов. Удобное расположение:
На следующем этапе нужно сделать шкивы – специальные передаточные узлы, через которые усилие двигателя будет передаваться на заднее колесо. Исходным материалом шкивов могут послужить небольшие колесики с внешними барьерами, размером с компакт-диск. Обязательные условия – прочность материала и надежное закрепление.
Установка шкивов своими руками на велосипед:
Если вместо ременной передачи используется цепная, то вместо шкивов на мотор и колесо ставятся шестерни.
Итак, трансмиссия готова, теперь переходим к подключению двигателя:
Это продвинутый способ, а результат больше напоминает настоящий мопед. Чтобы сделать его, нам понадобится:
Поскольку здесь мы собираемся уже получить настоящий мопед, то рама должна обладать повышенной прочностью и весом. Также у мопедов конструкция рамы слегка отличается, из-за чего, возможно, придется немного ее переделать.
На раму надеваются колеса от мопеда. Понадобится изменить конструкцию вилки, так как ширина колес окажется шире расстояния между дропаутами. По возможности установить амортизаторы на вилку.
Силовой агрегат мопеда тщательно перебрать и заменить все неисправные детали. Двигательная установка потребует отдельного места, для этого неплохим вариантом будет приваренная металлическая площадка внизу рамы. Движок и топливный бак закрепляются на площадке с помощью металлических креплений. Аккумулятор лучше расположить поближе к рулевой. К нижней части движка подсоединяется выхлопная труба. Трубу надо крепко закрепить на раме, чтобы она не болталась во время движения.
Трансмиссия. Далее необходимо будет сделать систему передачи крутящего момента двигателя:
Подключение двигателя. Сцепление и дроссельная заслонка соединяются с рычагом зажигания через приводные тросы. Натяжение подбирается так, чтобы двигатель сразу мог завестись и начать раскручивание колеса.
Тормоза. Если для велосипеда может быть достаточно только одного тормоза (допустим, переднего), то здесь лучше перестраховаться и установить их на оба колеса. Задний можно использовать как основной, а передний в качестве вспомогательного, для корректировки скорости.
В общем, самодельный мопед на базе велосипеда будет выглядеть так:
Поскольку оснащенный двигателем транспорт движется быстрее обычного велосипеда (для этого и задумывается переделка), в целях безопасности необходимо поставить на него световые приборы. Личные элементы защиты – шлем, наколенники и специальная обувь.
Если морочиться с бензиновым мотором нет желания, есть иной вариант – поставить электродвигатель. Его можно купить или установить с другого прибора. Первый вариант для создания электро-мопедов предпочтительней, так как в двигателях уже предусмотрена необходимая мощность.
Варианты установки электропривода на велосипед – мотор-колесо и самостоятельный движок на цепной или ременной передаче.
Мотор-колесо отличается от обычного наличием приводного механизма в центральной части. С помощью проводов оно подключается к блоку управления. Весомое преимущество – это возможность сделать велосипед переднеприводным, не внося изменений в классическую трансмиссию. А при желании можно вообще поставить два мотор-колеса. Установить достаточно просто при условии, что сам велосипед позволяет это сделать. Однако к мопеду байк с такими колесами можно отнести с большой натяжкой.
Совсем другое дело – электрический мопед, то есть аналог рассмотренного выше. Конечно, здесь не нужна будет выхлопная труба – это плюс как в плане надежности, так и общего веса.
Собирать двигатель с нуля в домашних условиях будет проблематично, поэтому рассмотрим, как поставить готовый вал-мотор.
Место расположения аккумулятора – на нижней передней трубе рамы или багажнике. Схема работы электродвигателя:
Велосипед с электроприводом своими руками:
Дополнительно можно подсоединить второй вал к переднему колесу, связав его с ведомым шкивом основной передачи.
Двигатель позволяет быстрее достичь оптимальной скорости и дольше удерживать ее. Мопед на велосипедной основе – это бюджетный вариант стать обладателем более быстрого и мощного транспортного средства. Перевоплощение велосипеда в мопед в большинстве случаев не вносит в конструкцию необратимых изменений, поэтому есть возможность вернуть все на места.

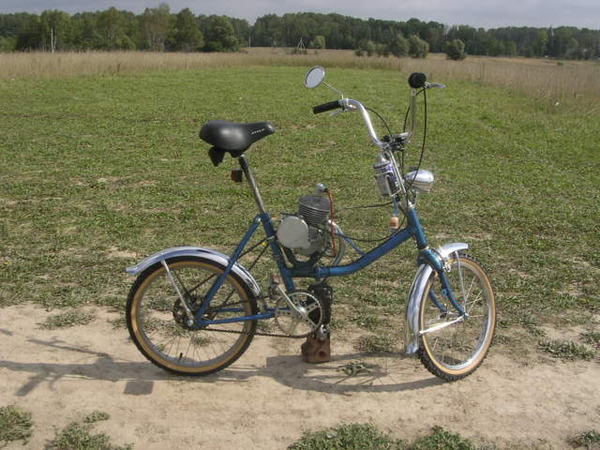

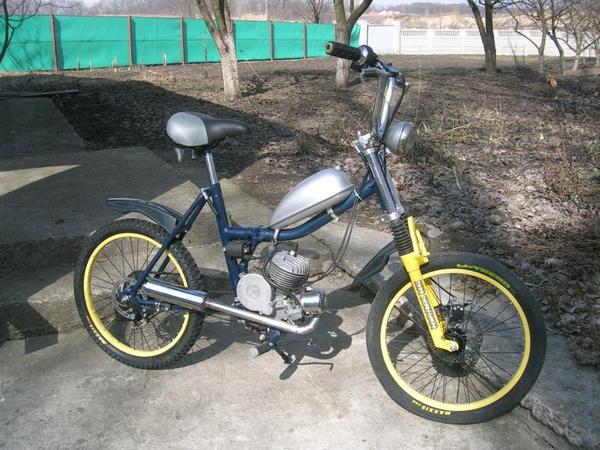

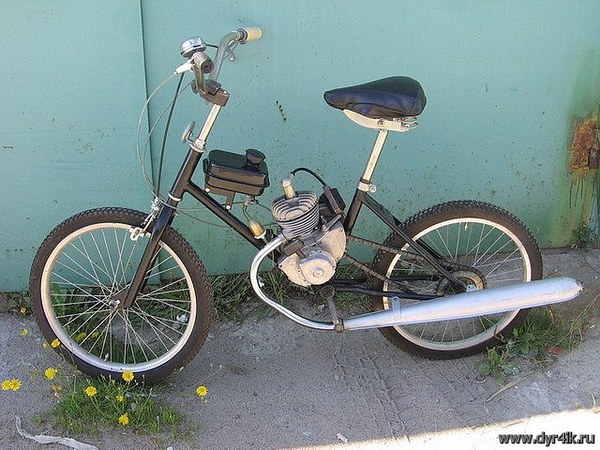

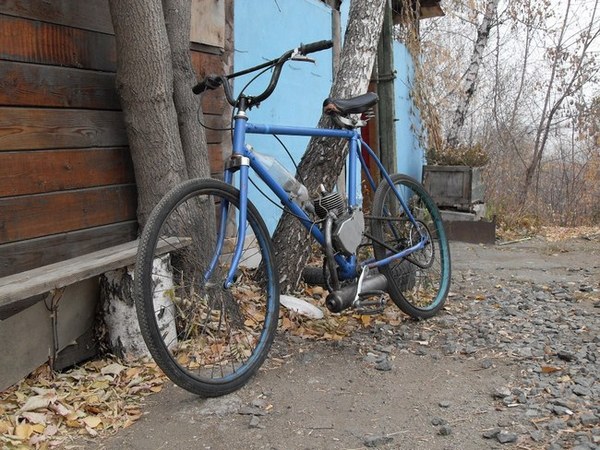

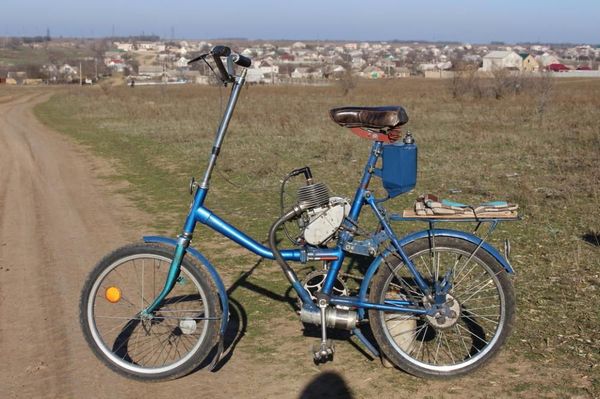

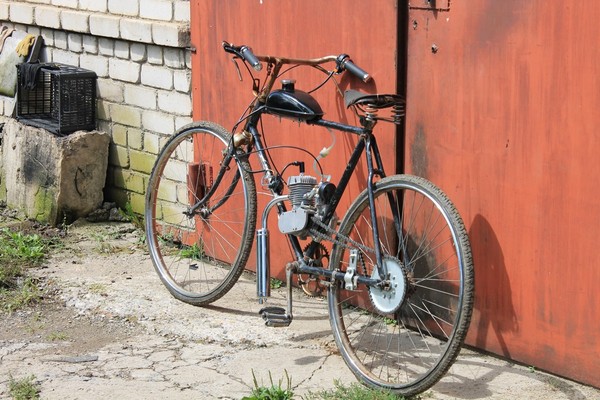

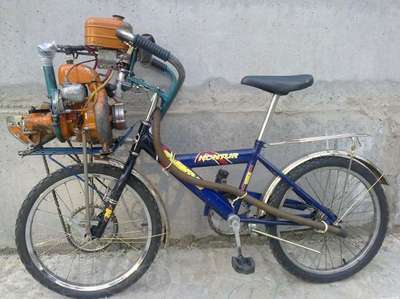

Фотографии самодельных мопедов тем, кто любит кататься и тем кто уже стесняется.
Кто не знает – это пошло от названия двигателя Д-6.
Если человек сам собрал такое, хоть и по схемам, помогал кто, то он уже человек серьёзный. Маленький мотор – это как собака-щенок, которую тебе подарили и ты её вырастил.
Такие люди, как правило, вообще с вещами обращаются бережно и достойно.
Сейчас планшеты в почете у детей.
Первая фотка ваще на стиле, сам бы на таком гонял если немного допилить.
в детстве (начало 90-ых) в соседнем доме мужик купил мотовелик, новый. на запуск собралось человек 50. я ушел, его так и не завели. с тех пор у меня к этим шайтанмашинам доверия нет.
Сейчас купит мужик в соседнем доме кайен, ни один не подойдет посмотреть.
А что на него смотреть?
Мужик как мужик
давно я таких аппаратов в живую не видел, правда у некоторых на фото движек находится в опасном месте, можно без кожи на ноге остаться)) а так конечно круто.
По гаражам ездят. Покатались и домой.
Тормоза нормальные только у трёх. Остальные тормозят об столб или забор.
Пишут, что заднего тормоза мало. Нужно ставить и на переднее колесо.
Мечтал с детстве о дырчике. Чтобы столкача, чтоб тарахтел и дымил.
Эхх, на последней фотке кросс со спиленной верхней балкой рамы. Шикарный велосипед, надежный.
От 6 до 10 тысяч стоит. Зовется сей зверь Веломотор F50 (или F80, с увеличенным объемом до 80см3).
а ведь почти на всех двигло от риги стоит. ох и шайтан аппарат.
Веломобиль с двигателем.

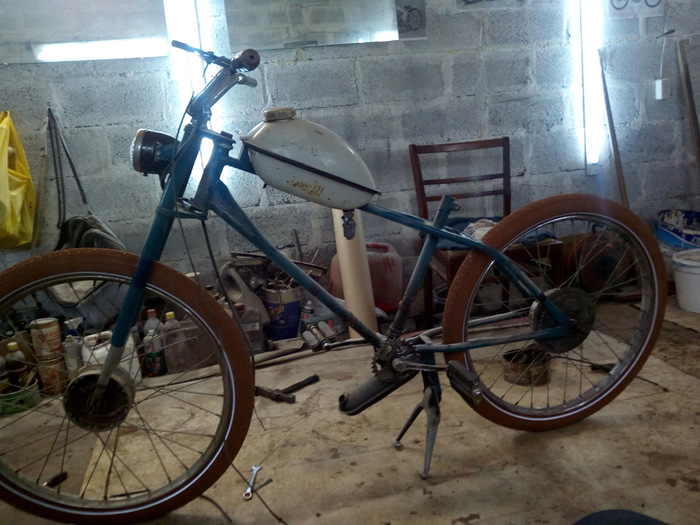

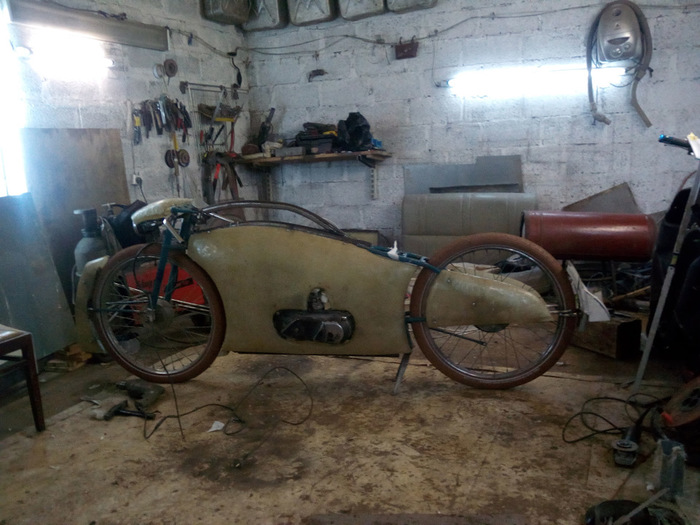

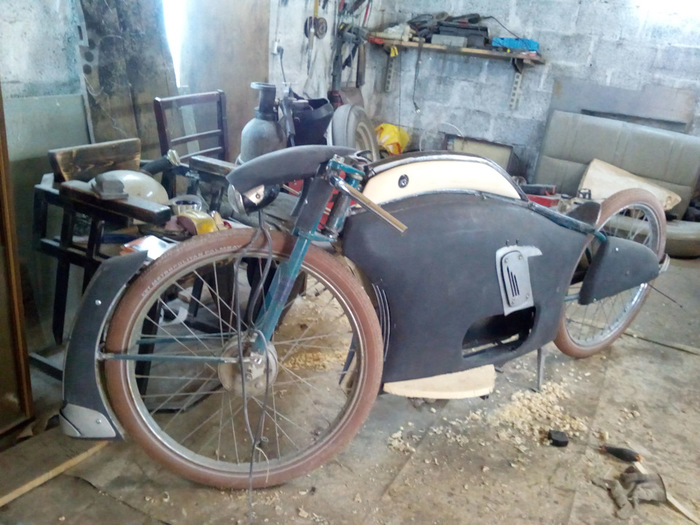

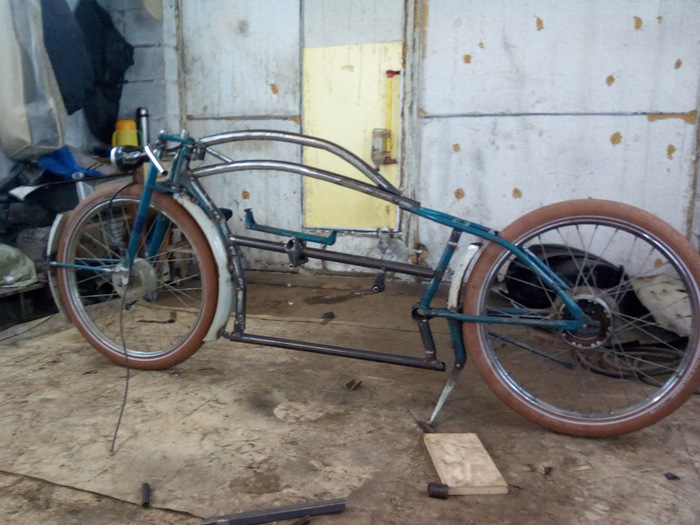

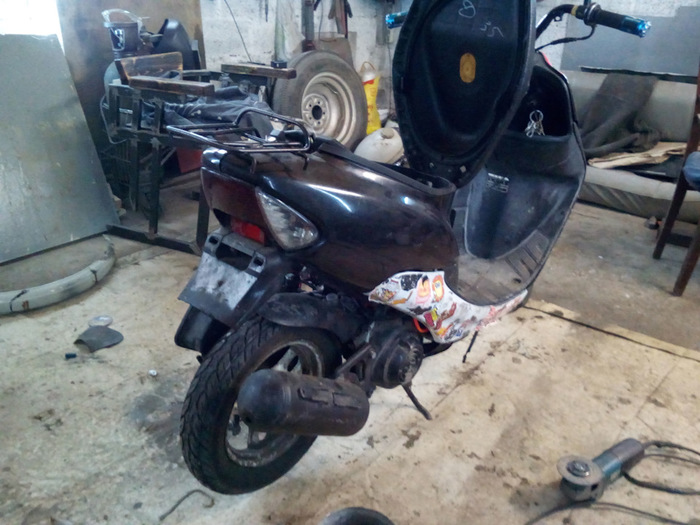

Итак мой очередной байк сделан как говориться из … и палок, а точнее часть рамы, колеса, фара, вилка и бак от старенькой Риги, двигатель с вариатором от Хонды Дио, фото исходников прилагаются.
Дизайн придумал сам в аэро стиле 50-60 годов, некоторые элементы и линии копируют 21 Волгу.

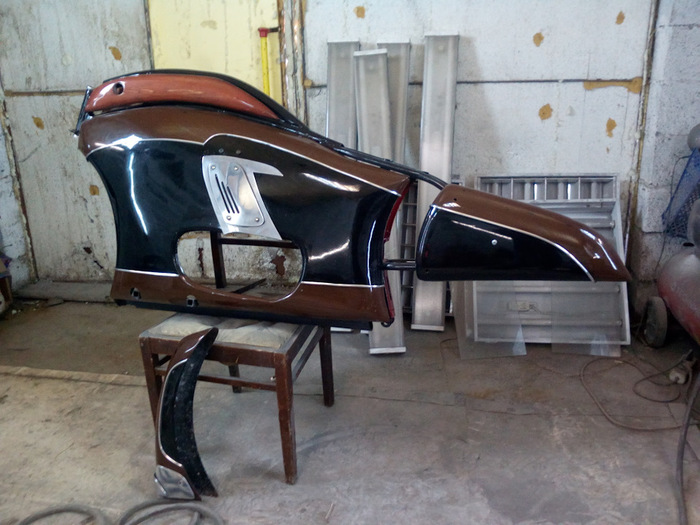

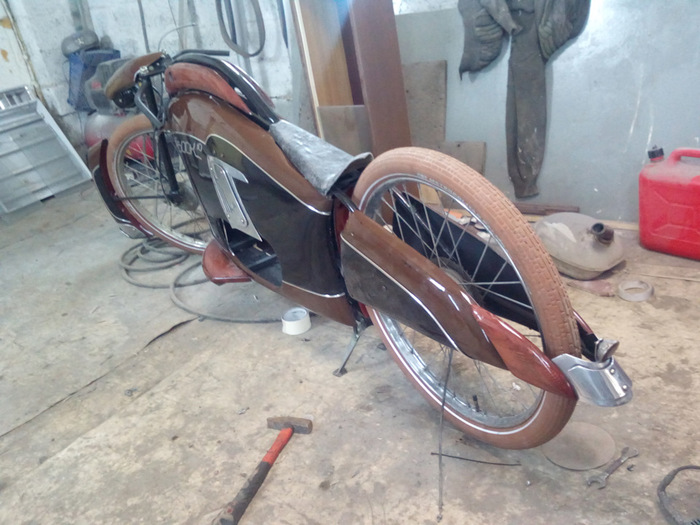

Элементы облицовки изготовлены из стеклопластика, процесс изготовления не думаю что нужно описывать, есть целое сообщесто по данной тематике.
Импровизированные бампера и боковые накладки изготовленны из полированного аллюминия.
Вставки из натурального дерева под лаком.
Привод на ведущее колесо передается цепью.
Теоретически на байке можно кататься если не учитывать неудобную посадку и отсутствие подвесок, все ушло в дизайн.
Привет любителям помастерить, предлагаю к рассмотрению проект по изготовлению самодельного самоката. В качестве двигателя для самоката автор использовал моторчик от бензинового триммера. Интересен тот факт, что двигатель этот четырехтактный и питать его нужно чистым бензином без масла.
Единственной проблемой таких двигателей являются высокие обороты, чтобы решить эту проблему автор использовал понижающий редуктор от электродвигателя. Разгоняется самоделка до 40 км, причем моторчик тут используется не самый мощный, всего на 33 кубика. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально!
Материалы и инструменты, которые использовал автор:
Список материалов:
– двигатель от бензинного триммера 4Т/33сс ;
– цепная передача;
– редукторный двигатель;
– тормозная система для велосипеда;
– дроссельная ручка;
– подножка для велосипеда;
– небольшие колеса от детского велосипеда;
– старый велосипед на запчасти;
– профильные трубы;
– круглые трубы;
– листовое железо.
Процесс изготовления самоделки:
Шаг первый. Установка редуктора
Обороты вала выбранного двигателя слишком высокие, а крутящий момент слабоват, так как двигатель используется не сильно мощный. Для решения этой проблемы нам понадобится понижающий редуктор, который позволит получить высокий крутящий момент и снизить обороты. Нужный редуктор автор нашел в электрическом двигателе, разбираем его и переделываем редуктор. Ведущая шестерня здесь сделана прямо на якоре двигателя, так что отрезаем кусок оси и теперь ее нужно установить на вал бензинового двигателя.
В вале двигателя есть отверстие со шлицами, в который вставляется вал триммера. Нам нужно сделать диаметр стержня отрезанного от якоря меньше, для этого автор зажимает его в дрели и благодаря болгарке задает нужный диаметр вала. Ну а далее сверлим в валу триммера отверстие, нарезаем резьбу под винт, а в устанавливаемом вале делаем проточку. В итоге нам не придется портить двигатель от триммера.
Сам редуктор нужно очень крепко прикрепить к двигателю, так как сюда будет идти нагрузка, которую двигатель будет передавать на ведущее колесо. Нам понадобится сделать специальные кронштейны, прикручивать будем теми винтами, которые держат бензобак на триммере, крышку сцепления и так далее. Кронштейны делаем из листового железа подходящей толщины, гнем, сверлим отверстия и привариваем гайки.
Шаг второй. Свариваем раму
Подготовим колеса для самоката, для этого будут нужны колеса от детского велосипеда. Устанавливаем дисковый тормоз на ведущее колесо, а также устанавливаем ведущую ведомую звездочку, она у автора на храповом механизме, так что самокат будет ехать накатом.
Исходя из диаметра колес, решаем, какой длины и ширины будет рама, ну а далее приступаем к ее сборке. В качестве материала автор использует профильные трубы. Режем и свариваем, в задней части рамы делаем вилку для заднего колеса. Используем для этого две железные пластины.
Что касается передней части, то тут автор решил использовать кусок от велосипеда. Рама была разрезана, а вилки укорочены до нужной длины. Привариваем раму под нужным углом к раме самоката и теперь у нас вся рама практически готова.
Шаг пятый. Установка двигателя и тормозов
Двигатель нужно закрепить надежно, изготавливаем и привариваем к раме крепежные уши. Ну а далее прикручиваем двигатель теми же винтами, которые держат бензобак и прочие детали двигателя.
Обязательно устанавливаем тормоз, тормозной диск мы уже ранее установили на колесо. Под суппорт привариваем крепежную пластину и прикручиваем винтами суппорт. Вот и все, после установки цепи двигатель можно запустить и посмотреть, какие обороты развивает колесо.
Шаг седьмой. Покраска и сборка
Раму хорошо зачищаем щеточной насадкой для болгарки, а где подлезть не получается, там работаем ручной щеткой. Для рамы нужно также вырезать днище из листового железа.
Раму можно покрасить, выглядит теперь все красиво, да и ржаветь не будет. Можно приступать к сборке, устанавливаем дроссельную ручку и подключаем задний тормоз. Что касается зажигания двигателя, то крайне желательно вывести выключатель на руль, чтобы можно было быстро заглушить двигатель в случае чего.
В наше время многие стали заниматься конструктивным творчеством. Благо, на это есть время, материалы и видео инструкции, которые удается легко найти. Если самодельный велосипед интересен некоторой части нашего общества, то про самодельный скутер или трицикл, которые легко сделать, и говорить нечего. В условиях города это очень полезный вид транспорта, на котором удается маневрировать достаточно успешно. Скутер или трицикл можно и купить, но сделать их самому – это и воплощение всех своих идей в реальность, и уникальная возможность сэкономить, и многое другое. Изготовить его можно всегда, используя качественное видео руководство.
Для начала разберем основные части этой техники. Другими словами, разберем наш будущий скутер по косточкам, если можно так выразиться, и узнаем его главные элементы, чтобы сделать мопед было легко.
Основные узлы мопеда
Понятно, что без хорошего двигателя на скутере далеко не уедешь. Ставится в данном случае, обычно силовой агрегат Д-6. В последнее время большую популярность получили также бензопилы, из которых и делается самодельный мопед. В видео инструкции можно подробно посмотреть, как это сделать. Бензопилы подробнее нами будут рассмотрены ниже.
Нужно хорошенько продумать качественную выхлопную систему, дабы глушитель не оказывал на силовой агрегат, которыми оснащаются самодельные мопеды, отрицательного воздействия, а наоборот, помогал быстрее избавляться от остатков воздушно-топливной смеси. Прямоток, изготовленный своими руками, будет тем, что надо.
Маятниковая вилка, которая смотрится намного лучше, чем другие разновидности этой части скутера. Дело в том, что разновидностей вилок можно сделать большое количество, но любой эксперт уверенно заявит вам, что лучше маятниковой, пока ничего не придумали. Как известно, на эту часть скутера ложится самая тяжелая работа. Именно вилка принимает на себя основной удар при прохождении различных кочек, да и вообще неровных участков дороги. Это своеобразная подвеска, от которой зависят ходовые характеристики. Благодаря маятниковой вилке удастся добиться устойчивости скутера на любой дороге.
Наконец, кронштейн, амортизаторы, рама и рулевая колонка определяют все части мопеда.
Бензопилы, как и говорилось выше, пользуются большой популярностью среди домашних умельцев. Их отличает небольшой вес и габариты, а по мощности они то, что надо. Сегодня в сети можно посмотреть множество видео руководств о том, как из бензопилы сделать трицикл, скутер или мопед.
Чаще делаются мопеды и скутеры из бензопилы «Дружба». Берется также старый велосипед, на который и устанавливаются все части, включая глушитель прямоток.
Пример самодельного скутера трицикла
Именно глушитель прямоток становится, чуть ли не главной особенностью изготовления самодельного скутера, ведь нужно знать некоторые секреты его установки. Глушитель прямоток изначально был придуман для спортивных автомобилей. Прямоток глушитель — сам по себе уже увеличение мощности двигателя скутера.
Воздушный фильтр на самодельный мопед или трицикл тоже делается своими руками. В первую очередь, фильтр должен быть надежным. Рекомендуется использовать для изготовления такого элемента масляный фильтр от Москвича, сифон для умывальника, металлическую шпильку, силикон и самоклеящуюся микропорку.
Самодельный воздушный фильтр
В итоге получается довольно привлекательный с виду, и очень функциональный фильтр на любые самоделки, в том числе мопед или трицикл.
В заключении хотелось бы напомнить, что во время изготовления самоделки, полезно будет посмотреть видео, дающее практическое понимание.
Мопед, как и велосипед — экономичное и удобное средство передвижения. Ездит этот транспорт быстрее благодаря наличию привода. Мечта каждого велосипедиста — передвигаться быстро, не прилагая усилий. Осуществить мечту возможно: требуется просто укомплектовать байк движком.
Рассмотрим, как правильно сконструировать из подручных средств и деталей мопед из бензопилы.
Начинать следует с поиска подходящего мотора. На эту роль подойдет сердце бензопилы. Используйте Дружбу. Помните о мощности. Самодельный мопед не сможет тронуться с места, если мощность двигателя меньше 2 л. с.
Для создания велосипеда с мотором от бензопилы своими руками понадобятся и другие комплектующие:
Основным местом, на котором будут размещены элементы будущего агрегата, является рама велосипеда. Здесь крепежными хомутами на верхней трубе монтируется аккумулятор, на стыке трубы, проходящей под седлом и передней нижней, — двигатель, рядом бензобак.
Следующий шаг в сборке велосипеда с двигателем от бензопилы изготовление — передаточных колес-шкивов. С помощью этих элементов усилие, создаваемое мотором, передастся заднему колесу.
Используйте для создания шкивов колесики с внешним ограничителем размером с музыкальный диск.
Не забывайте о прочности и надежности крепления деталей.
Сборка мопеда продолжается, монтируем собранные детали:
Поставив мотор бензопилы на велосипед, переходим к подключению. Рабочий отсек двигателя соединяем с аккумулятором, монтируем механизм зажигания. Неотъемлемым этапом сборки мопеда является связка ручки для тормоза и мотора. Отрегулируйте натяжение соединительного троса так, чтобы при помощи ручки двигатель легко заводился.
Запчасти бензопилы применяются и для модернизации устаревшего или требующего ремонта транспорта, такого как мотоцикл. Для усовершенствования этого средства передвижения часто используется система зажигания от пилы.
Зажигание от бензопилы подойдет для мотоциклов Муравей, ИЖ Планета. В отличии от магнето, такое зажигание надежно и долговечно, не боится тряски и воды.
Для правильной сборки мопеда своими руками, надежной службы, для переделки и конструирования другой техники, прислушайтесь к советам:
Не выбрасывайте запчасти от старой техники. В них можно вдохнуть вторую жизнь и создать удобное средство передвижения.
