Что такое шарнир равных угловых скоростей или сокращенно ШРУС, водители не знали до тех пор, пока рынок не стали завоевывать переднеприводные автомобили. Ведь колеса должны совершать поворот, а с помощью карданной передачи это сделать невозможно. ШРУСЫ (в народе их называют «гранатами») сегодня стоят и на машинах с полным приводом — российская «Нива 2121» в этом смысле не является исключением. Если за шарнирами следить и менять вовремя пыльники, узел заводской сборки способен прослужить более 100 тыс. км (все зависит от условий эксплуатации). Но рано или поздно час «икс» наступает, и замена ШРУСа на Ниве становится неизбежной. Процесс непростой, включая выбор узла в магазине. Но обо всем подробнее.
Передать крутящий момент на передние колеса одним шарниром невозможно, поэтому их всегда два. Один внутренний, другой — наружный. Наибольшую нагрузку испытывает первый узел, находящийся рядом с коробкой передач. По сравнению с наружным он имеет большие размеры, т. к. тот ШРУС, что у колеса, ограничен по габаритам из-за малого свободного пространства.
Оба шарнира включают в себя принципиально одинаковые элементы, различающиеся лишь габаритами и стоимостью.
Когда необходимо сделать поворот, изменяются углы обоих валов, шарики передвигаются по канавкам и передают физическое усилие на колеса переднего моста. Обычно применяется шарнир «Рцеппа» («шестишариковый»). Передать крутящий момент от КПП самостоятельно он не может: для этого используется вал – полая труба из стали, соединяющая наружный ШРУС с внутренним. Последний функционирует непрерывно при угле поворота от 10 градусов. Так же действует наружный узел при условии ровного движения. Но как только колеса поворачиваются, у наружного шарнира угол вырастает до шестидесяти градусов.
Если машина перемещается по неровной дороге, расстояние от наружного узла до внутреннего меняется, поэтому вал монтируется так, что способен то задвигаться, то выдвигаться.
Несвоевременная замена шарнира приведет к печальным последствиям: в худшем случае возможно заклинивание привода, что на большой скорости чревато созданием аварийной ситуации. Поэтому целесообразнее вовремя заменить узел. Как правильно поменять ШРУС на Ниве? Лучше всего снять все в сборе, для этого понадобится:
Внутренний ШРУС
Установите автомобиль на смотровую яму, а если есть возможность, на подъемник. В первом случае понадобится домкрат. Но сначала нужно снять отверткой колпачок гайки ступицы и ослабить ее, затем снять колесо и выкрутить полностью.
Дальнейшие действия по замене гранаты на Ниве:
Ниже смотрите, как снять ШРУС на Ниве 21213 – видео.
Когда внутренняя граната у вас в руках, соберите шарики подшипника, если они выпали, и положите в емкость с керосином. Снимите с вала стопорное кольцо, которое держит обойму и сепаратор. Возьмите выколотку, и, стуча по ней молотком, сбейте шарнир, ударяя по торцу обоймы. Снимите стопорное и упорное кольцо. Все снятые детали очистите щеткой по металлу и промойте в керосине.
Разборка шарнира
Обратная сборка начинается со смазки вала и установки пыльников на свои штатные места. Далее, водворяются обратно стопорные кольца – делать это лучше в тисках. Следующий момент – установка шарнира на вал: нащупайте шлицы и опускайте его до соприкосновения с кольцом, расположенным снаружи. Теперь через деревянную прокладку ударьте по ШРУСу молоком, чтобы он встал на место. Пошевелите деталь в разные стороны, чтобы убедиться в ее надежной фиксации. Осталось поставить пыльники с хомутами.
Установка узла производится в порядке, обратном снятию. При этом рекомендуется использовать не штатные, а винтовые хомуты. Ступичную гайку нужно устанавливать новую. На заключительном этапе не забудьте с ее помощью отрегулировать зазор в подшипниках.
Первое, на что следует обратить внимание, – количество зубьев (шлицов) на шарнире. До 2004 г. их было 22 (ступица соответствовали этому числу), потом стало 24, но иногда по-прежнему ставили узлы с 22-мя. Так что нужно на вашей машине их просто посчитать. Но если с этим моментом все понятно, возникает иной вопрос – о производителе. Большинство опытных владельцев Нив рекомендуют приобретать заводские шарниры, причем в сборе с валами. Здесь единственный минус – огромное число контрафактной продукции. Основных крупных поставщиков всего три: ВАЗ, БелМаг, Trialli. Барьер по объему продаж в 5% преодолевает еще одна фирма – LGR.
ШРУС от АвтоВАЗа
Первый признак – появление во время движения характерного хруста со стороны одного, реже обоих колес. Неприятный звук появляется при повороте и в момент набора скорости. Особенно отчетливо хруст слышно при резком старте. И еще один симптом – рывки при разгоне. Поняв, что замена ШРУСа на Ниве нужна в самое ближайшее время, необходимо определить, что именно вышло из строя.
Сделать это можно двумя способами:
Надо отметить: хруст в шарнирах говорит о том, что замена внутреннего ШРУСа Нивы 2121 или наружного неизбежна. Шарнир еще можно спасти, если вовремя это заметить.
К первичным признакам относится:
Описываемый ниже метод позволяет не только заменить пыльники на шарнирах, на и заложить смазку, если ее недостаточно.
Рваный пыльник
Поставьте автомобиль на смотровую яму, затяните ручной тормоз, включите первую или вторую скорость. Последующие шаги:
Вместо штатных хомутов используйте винтовые: они удобнее и надежнее. Для промывки используйте керосин.
Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:
Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.
Увеличение скорости износа происходит из-за особенностей вождения (частые и интенсивные разгоны при вывернутом руле), а также попадания песка и грязи через поврежденные пыльники к подшипникам.
В зависимости от года выпуска Нива 2121 может комплектоваться ШРУСами на 22 или 24 шлица. До 2002 года был распространен первый вариант, после 2002 года – второй. По иной версии, 22-шлицовые «гранаты» были распространены вплоть до 2007 года.
Верный способ определить тип – снять конусную шайбу ступицы по посчитать вручную.
Опыт эксплуатации показывает, что «гранаты» лучшего качества для Нивы выпускаются именно АвтоВАЗом, также при уверенности в происхождении изделия имеет смысл обратить внимание на продукцию CORAM и Pilenga.
Операцию по демонтажу приводных элементов возможна при наличии:
На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.
Вывешивается колесо и демонтируется.
Нижний рычаг плавно опускается на крепкий чурбак.
Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.
Поворотный кулак закрепляется с помощью проволоки за подходящий выступ. Нижнее крепление амортизатора освобождается от рычага, после чего необходимо приподнять домкрат еще на несколько сантиметров вверх.
Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.
Когда внутренняя «граната» оказалась в руках, следует собрать выпавшие подшипники и поместить все элементы в ванночку с керосином, тщательно промыть от загрязнений и старой смазки.
Вал освобождается от стопорного кольца, удерживающего внутреннюю обойму шарнира, а также обоймы и сепаратора.
С помощью съемника или доработанных клещей стаскивается упорное колечко.
Аккуратно применяя выколотку и молоток по торцу обоймы, сбивается шарнир.
Следом с вала снимается стопорное кольцо.
И упорное колечко.
Все элементы промываются в керосине, очищаются железной щеткой.
После того, как все детали дефектованы, заменены на новые и помыты, установлены на свои места (кроме пыльников), осуществляется обработка пластичной смазкой ШРУС-4м. Средний расход для наружного – 60 см3, внутреннего – 150 см3.
Вместо стандартных хомутов имеет смысл использовать винтовые. Также по окончании работы следует заменить ступичную гайку на новую и отрегулировать зазор подшипников.
Самой распространенной проблемой трансмиссии на автомобилях Нива является выход из строя ШРУСов привода. Первые симптомы могут быть незначительными, в виде появления небольшого хруста в начале движения с вывернутым рулем.
Если во время не заменить ШРУС на Ниве, то последствия могут быть плачевными, вплоть до того, что во время движения у вас заклинит привод со всеми вытекающими последствиями. Чтобы этого избежать, необходимо своевременно производить замену шарниров, а также постоянно следить за наличием смазки в них.
Итак, для замены понадобится как минимум следующий инструмент:
В зависимости от года выпуска Нива 2121 может комплектоваться ШРУСами на 22 или 24 шлица. До 2002 года был распространен первый вариант, после 2002 года – второй. По иной версии, 22-шлицовые «гранаты» были распространены вплоть до 2007 года.
Верный способ определить тип – снять конусную шайбу ступицы по посчитать вручную.
Опыт эксплуатации показывает, что «гранаты» лучшего качества для Нивы выпускаются именно АвтоВАЗом, также при уверенности в происхождении изделия имеет смысл обратить внимание на продукцию CORAM и Pilenga.
Вместо стандартных хомутов имеет смысл использовать винтовые. Также по окончании работы следует заменить ступичную гайку на новую и отрегулировать зазор подшипников.
О ШРУСах водители и не слышали до тех пор, пока на дорогах не появились автомобили с приводом на передние колёса. Прежде крутящий момент колёсам от силового агрегата передавался через карданный вал. При переднем приводе ведущие колёса должны поворачиваться — при наличии кардана это невозможно.
Для передачи крутящего момента и разработали ШРУС (расшифровывается как шарнир равных угловых скоростей). Шарнир стоит и на популярной в России модели Chevrolet Niva.
Операцию по демонтажу приводных элементов возможна при наличии:
На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.
Вывешивается колесо и демонтируется.
Нижний рычаг плавно опускается на крепкий чурбак.
Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.
Поворотный кулак закрепляется с помощью проволоки за подходящий выступ. Нижнее крепление амортизатора освобождается от рычага, после чего необходимо приподнять домкрат еще на несколько сантиметров вверх.
Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.
Начнем, пожалуй, со списка необходимого для работу оборудования. Это:
— плоскогубцы большого типа
— плоские отвертки в количестве двух штук
— выколотка, изготовленная из мягкого металла
— полиэтиленовый пакет и протирочный материал
Замена Датчика Холостого Хода Ваз 2109 Инжектор… Как самостоятельно заменить регулятор холостого хода ВАЗ 2109 За холостые обороты двигателя отвечает регулятор холостого (РХХ), с его помощью мотор способен поддерживать оптимальные обороты необходимые во время работы без нагрузки для экономии топлива и увеличения срока службы рабочих механизмов двигателя. Кроме того, холостые обороты позволяют…
Замена Батарейки В Ключе Форд Мондео 3… Повернуть отвертку против часовой стрелки. Корпус делится на две составляющие. Верхнюю с самим «жалом» отставляем в сторону. Нижнюю также поддеваем отверткой в боковом шве и разделяем на две половины. В какой-то из них находится батарея. Аккуратненько с применением отвертки снять старенькую «таблетку» и воткнуть новейшую…
— смотровая яма (если имеется).
Когда внутренняя «граната» оказалась в руках, следует собрать выпавшие подшипники и поместить все элементы в ванночку с керосином, тщательно промыть от загрязнений и старой смазки.
Вал освобождается от стопорного кольца, удерживающего внутреннюю обойму шарнира, а также обоймы и сепаратора.
С помощью съемника или доработанных клещей стаскивается упорное колечко.
А вот у популярного Рено Логан замена внутреннего пыльника делается несколько по-другому, поскольку конструкция привода – иная.
Для замены поврежденного пыльника потребуется полное снятие приводного вала.
Требуемые инструменты описаны выше, снова будем работать с левым пыльником, а последовательность работ такова.
Перед снятием колеса нужно попустить гайку крепления привода к ступице. Она находится по центру с внешней стороны.
Если не сделать этого до снятия колеса, в дальнейшем открутить ее будет невозможно.
Затем авто поддомкрачивается и колесо снимается. После этого нужно слить с КПП масло, поэтому потребуется забираться под авто, снимать защиту картера и выкручивать сливную пробку.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт генератора своими руками
Чтобы снять ступицу с привода, нужно от нее открутить и отсоединить все элементы подвески. После чего ступица снимается со шлицов приводного вала.
Переходим к внутренней части.
Внутренний пыльник прижат к корпусу КПП креплением с тремя болтами, которые нужно выкрутить. После этого приводной вал полностью извлекается.
Чтобы снять пыльник, потребуется снятие стопорного кольца на конце вала и стягивание со шлицов внутренней обоймы, сделанной в виде трипоида. После этого поврежденный элемент снимается.
Перед установкой нового пыльника желательно сразу поменять и пылеотражающую втулку и сальник, установленные перед пыльником.
После одевания на вал нового элемента, на него устанавливается трипоид и его стопорное кольцо.
Перед тем как устанавливать все на место, трипоид обильно смазывается смазкой, в пыльник тоже она накладывается.
Вал устанавливается на место, и пыльник фиксируется креплением.
Далее привод собирается в обратной последовательности. На вал одевается ступица, к ней присоединяются элементы подвески, ставиться колесо, а затем уже затягивается гайка крепления вала к ступице.
Аккуратно применяя выколотку и молоток по торцу обоймы, сбивается шарнир.
Следом с вала снимается стопорное кольцо.
И упорное колечко.
Все элементы промываются в керосине, очищаются железной щеткой.
О проблемах с «гранатой» говорят неприятные звуки, возникающие при поворотах рулевого колеса. Сначала они появляются при движении задним ходом с поворотом передних ведущих колёс — слышен лёгкий хруст. Далее он будет усиливаться даже при небольших поворотах рулевого колеса. Когда появятся удары в трансмиссии или пробуксовки, «гранату» придётся менять.
Слишком долгий срок эксплуатации. Если автомобиль проехал 10 тысяч километров без проблем, то пыльники следует поменять, не дожидаясь поломки.
Неаккуратная езда. При резких поворотах, быстрой езде «по кочкам» и выворачивании руля ШРУС принимает всю нагрузку на себя. Он может сломаться в любой момент, поэтому каждый автолюбитель должен знать, как заменить пыльник на Ниве.
Вода, пыль и грязь. В результате повреждения грязезащитного чехла в ШРУС попадает вода и пыль. Смешиваясь со смазкой, грязь приобретает свойства абразива и приводит к повреждению шарнира.
Теперь вы знаете, как поменять пыльник на кардане Нивы и как не допустить повреждения. Однако, за качественным ремонтом советуем обратиться к специалистам.
Начать обратную сборку следует со смазывания вала и надевания пыльников и чехла на свои места. Далее следует установить стопорные кольца, зажав при этом вал надежно в тисках.
Теперь можно устанавливать шарнир на вал. Когда вы нащупаете шлицы, следует опустить его до момента соприкосновения со стопорным кольцом, находящимся снаружи.
Ударьте по ШРУСу молотком и посадите его на место. Желательно проводить данную операцию установив на деталь мягкую проставку из металла, чтобы не повредить шарнир во время удара. Проверьте фиксацию детали на надежность, сделайте это в обоих направлениях.
Установите на свои места пыльники, а за ними следом и хомуты. Рассчитайте при установке габариты, чтобы во время движения автомобиля вперед, трава не цеплялась за хомуты. Не бойтесь приложить серьезных усилий, выполняя такие операции, так как здесь действительно нужно приложить силу.
Работа практически завершена, от вас осталось установить готовую запчасть на вашу Ниву и насладиться её работой.
Я очень много облазил, как внедорожников, так и спецтехники. Конструкция внутренних и наружных пыльников шрусов семейства нива, скажем мягко — оригинальна. Замена наружного и внутреннего шруса на ваз 2110, ваз. Прежде всего, это касается пластиковой чашки на внешнем шрусе. Камушек, попавший между пластиком и резиновым пыльником, превращает последний в мочалку за пару часов. Надо ли говорить о том, что и сам шрус после этого долго не живет. Конструкция внутреннего пыльника не менее оригинальна. Спасает только то, что от камушков с дороги, ее закрывает защита двигателя. И для внутренних пыльников, и для внешних существуют хорошие импортные аналоги, из резины нормального качества.
Как заменить пыльник на шрусе шевроле нива — Все Березники
Замена наружного шруса и ступичного подшипника — бортжурнал Chevrolet Niva AStuning DRIVE2
шрус на ниву фото
Замена наружного шруса и ступичного подшипника — бортжурнал Chevrolet Niva AStuning DRIVE2
Замена пыльника внутреннего шруса рекстон своими руками видео
Замена шруса нива шевроле
Шрус замена пыльника нива шевроле
Как заменить наружный шрус на дэу нексия видео — Barsa4u
Как заменить пыльник шруса ваз 21213 — Дюсш 2 «Юность»
Замена внутреннего ШРУСа и пыльника Volkswagen Golf IV — Портал Ваз
Как заменить пыльник на шрусе шевроле нива — Все Березники
Как заменить пыльник на шрусе шевроле нива — Все Березники
Ремонт шруса на ниве
Снятие наружного шарнира Ваз 21213, 21214 Нива
Как заменить пыльник на шрусе шевроле нива — Все Березники
Manual.CountryAuto.ru. ВАЗ. 2121. Снятие наружного шарнира
Снятие и разборка внутреннего шарнира Автомобильный портал
Замен шруса и подшипника на нива шевроле
Как заменить пыльник на шрусе шевроле нива — Все Березники
Шрус chevrolet niva
Сегодня полностью посвятил день замене пыльников шрусов, делал это впервые, в принципе ничего сложного, единственно времени и усердия нужно много. По обыкновению небольшой фотоотчет.
Начал ремонт с левой стороны. Для замены потребовались ключи на 13, 17 и 30, отвертки, ножницы, кувалдочка, пару литров бензина, небольшой деревянный брусок, ну и естественно сами пыльники, ШРУС и новые хомуты.
Далее есть один нюанс, который зависит от типа внутренней гранаты. Если граната старого образца, то за пыльником в обойме имеется стопорное кольцо, которое нужно удалить перед снятием привода в сборе. Если же граната нового образца, то можно снимать сразу. Отличия между этими типами гранат видно сразу — на старой гранате имеется обойма с шестью шариками (их кстати важно не прое**ть, когда вытаскиваешь привод, держатся только на смазке). Во избежание этого на обойму с шариками лучше сразу после выемки одеть полиэтиленовый пакет. На гранате нового образца имеется крестовина с тремя подшипниками, из нее ничего не вываливается.
У меня, забегая вперед слева стояла внутренняя граната нового образца, справа — старого (бывает и так!). Перед тем, как вытащить привод, нужно сделать метки на приводном валу и корпусе внутренней гранаты. Все, можно вытаскивать! Вытаскиваем на себя со стороны ступицы.
Далее потребуется сбить внешнюю гранату с вала. Проще использовать специальный съемник Шрусов, у меня такого под рукой не было сбил кувалдочкой через направляющую, удар должен быть резким (чтобы сошлось внутреннее стопорное кольцо гранаты).
Затем можно срезать старые пыльники, промыть все детали в бензине.
Как разобрать Шрус для промывки с легкостью нашел в сети, не буду на этом останавливаться. После промывки все собираем, пыльники ставил все через вал со стороны наружной гранаты.
Ставится все назад в обратной последовательности. Защитных пластиковых чашек на наружных гранатах на пыльниках у меня не было, купил их и поставил по советам ниваводов.
Собрать правую сторону сегодня не удалось, так как нужно менять нижнюю шаровую. Общее затраченное время сегодня 8 часов работы, зато расширение кругозора, приобретение полезного опыта и экономия денег ( в случае замены в сервисе).
Отличительной особенностью автомобилей Нива, как обычной ВАЗ 2121, так и Шевроле, является наличие ШРУСов приводов переднего моста. По сути, конструкция похожа довольно сильно на любой переднеприводный ВАЗ.
Как и на любом другом автомобиле, неисправности гранат сразу дают о себе знать. И первое, что будет являться симптомом, это:
Многие владельцы Нивы привыкли доверять подобные ремонтные работы специалистам на СТО, но можно все выполнить и в гаражных условиях, имея под рукой перечень необходимых инструментов.
Ну а дальше все делается по следующему порядку:
Обычно после пары легких ударов ШРУС без особых проблем сбивается и можно производить его замену на новый. Еще раз стоит отметить, что лучше осмотреть на повреждения пыльник и при необходимости также поменять его на новый.
Набивается новый ШРУС точно так же, до щелчка стопорного кольца.
Стоит отметить, что в результате сборки приводов, во внутреннюю часть ШРУСа необходимо наталкивать смазку, типа шрус или литол (на крайний случай). Если этого не сделать, то износ будет происходить намного быстрее, чем при наличии необходимого количества смазки. Также, обратите внимание на целостность защитных пыльников как внутренней, так и наружной гранаты. Если вы увидели, что пыльник поврежден, его замена на новый обязательна.
Установка на автомобиль происходит в порядке, обратном снятию. Также, не забываем установить все снятые детали в процессе ремонта.
Цена нового внутреннего ШРУСа составляет от 800 рублей, а вот наружный обойдется почти в два раза дороже: от 1400 рублей. Если же рассматривать покупку приводов в сборе, то один может вам обойтись не менее 3500 рублей, а пара, разумеется, порядка 7000 рублей.
Данный метод представляет собой один из наиболее простых и быстрых способов замены обоих пыльников или одного из них. Так же при необходимости можно заменить смазку в ШРУСах или наружную гранату.
Необходимый инструмент: набор рожковых ключей (в т.ч. на 13 и на 17 по 2 шт.), плоскогубцы с изменяемым шагом или просто очень большие плоскогубцы, две плоских отвертки – средняя и тонкая, молоток 600-800 г, хорошая выколотка из мягкого металла или съемник ШРУСов, большие или среднего размера тиски (или помощник), смазка ШРУС-4, достаточное количество протирочного материала, полиэтиленовый пакет, подставка под нижний рычаг передней подвески. Желательно – смотровая яма.
Устанавливаем машину на ручник, нужно также установить любые противооткаты под задние колеса. Ослабляем гайки колеса, домкратим, снимаем колесо. Под нижний рычаг подставляем надежный упор (я использую стопку коротких досок). Опускаем домкрат, рычаг сжимается. Откручиваем гайки и вытаскиваем три болта крепления нижней шаровой опоры. Откручиваем нижнее крепление амортизатора и задавливаем его до отказа вверх:
(р
Через деревянный брусок сбиваем хромированный колпак ступицы. Откручиваем гайку ступицы, предварительно подставив под колесную шпильку упор (молоток, например), чтобы ступица не крутилась (ослабить гайку можно в самом начале, но колпак снимать не так удобно). Достаем конусную шайбу. Взявшись за низ тормозного диска, тянем его на себя и отводим в сторону, одновременно извлекая ось гранаты из ступицы. Освобожденный ШРУС кладем, как удобно, на нижнюю чашку.
Спускаемся в яму. Поворачивая ШРУС рукой, находим удобное положение для захвата выступов хомута плоскогубцами:
Сжимаем хомут и отверткой чуть отгибаем зацеп, снимаем. На корпусе гранаты и валу делаем метки (краской, или напильником – главное чтоб не затерлось), так чтобы потом вставить ШРУС так же, как было, хорошо запоминаем положение. Освобожденный пыльник максимально отодвигаем от гранаты.
Пальцем нащупываем проволочное стопорное кольцо внутри корпуса ШРУС а, оно в пазу у самого края, наощупь находим разрыв кольца, и поддев тонкой отверткой достаем:
За вал вытягиваем ШРУС из корпуса:
Если смазку менять не надо, можно стразу одеть на ШРУС полиэтиленовый пакет и обмотать во избежание выпадения шариков и попадания грязи (шарики держатся только за счет смазки).
Выходим из ямы и аккуратно достаем освобожденную деталь:
Отмываем грязь. Снимаем оставшиеся хомуты и срезаем пыльники, которые надо заменить:
Пластмассовый кожух и пыльник наружной гранаты смещаем к внутреннему ШРУС у. Чтобы они далее не мешались, можно их завернуть в пакет и закрепить. Вал зажимаем в тисках наружным шарниром к низу, убираем излишки смазки.
Теперь нам нужно сбить или спрессовать с вала внутреннюю обойму в сборе с шарниром. Радиальные выступы, показанные отверткой – это и есть фигурная внутренняя обойма ШРУС а:
Теория. Внутренняя обойма ШРУС а фиксируется на валу двумя стопорными кольцами: наружным (на самом конце вала) круглого сечения; и внутренним, квадратного сечения (его немного видно на предыдущей фотографии между внутренней обоймой и валом). При сбивании, обойма конической выточкой должна сжать наружное кольцо, утопить его в проточку вала и продвинуться дальше. Если энергия удара будет недостаточна, кольцо опять разожмется и обойма вернется в исходное положение.
Вариант 1. С помощью выколотки из мягкого металла и молотка слегка простукиваем обойму по окружности, чтобы отцентрировать наружное кольцо, затем, установив выколотку по возможности ближе к валу, сбиваем (можно держать ее под небольшим углом, это не страшно). Идеальный вариант – если помощник тянет за вал шарнира книзу. Удар должен быть достаточно сильным и “длинным” – использующим всю инерцию молотка. 400 г. Молотком мне удалось сбить только с 4 раза, хотя бил со всего плеча – лучше молоточек потяжелее. Если не сбивается, силу удара надо увеличить, количеством тут не возьмешь.
Вариант 2. Используем съемник. Купил его по дороге в гараж, специально для FAQ, 160 руб., на ценнике было “съемник ШРУСов 2108”. Честно говоря, не хотелось показывать варварскую выколотку, которую я до этого использовал. Насчет съемника были смутные опасения, но как оказалось – зря, работать с ним понравилось, так увлекся новой игрушкой, что забыл сфотографировать до снятия:
Снимаем наружное кольцо. Потом аккуратно выводим внутреннее кольцо из проточки:
Ослабляем тиски и легкими ударами молотка по валу стягиваем кольцо. Наружная проточка уже, кольцо там не застрянет:
Как видим, кольца и вал не повреждены:
Если необходима замена смазки, все промываем. Наружный ШРУС можно промыть без разборки, хотя это довольно долго. Можно разобрать, для этого надо пометить краской взаимное расположение наружной обоймы (корпуса), сепаратора и внутренней обоймы. Потом повернуть сепаратор и внутреннюю обойму до выхода первого шарика, достать его, и потом таким же способом достать все по очереди. Затем наклонить сепаратор с обоймой под 90 градусов, и, поймав положение, вытащить вместе с внутренней обоймой. Промыть, собрать наружный шарнир и заложить в корпуса внутреннего и наружного шарнира смазку “ШРУС -4” по 150 и 60 куб.см. соответственно.
Слегка смазываем вал и надеваем пыльники и чехол. Зажимаем вал в тисках и ставим оба стопорных кольца:
Устанавливаем шарнир на вал, и, нащупав шлицы, опускаем до соприкосновения с наружным стопорным кольцом:
С помощью молотка, желательно через проставку из мягкого металла, ударяем по валу ШРУС а и сажаем его на место (не вздумайте наворачивать на резьбу ступичную или иные гайки – либо гайку испортите, либо резьбу). Руками проверяем фиксацию шарнира в обоих направлениях. У меня мягкой проставки не было, поэтому забивал так, после трех достаточно сильных ударов, с валом, как видим, ничего не случилось – металл твердый:
Ставим пыльники на место (место установки хомутов на валу соответствует самой глубокой проточке). Ставим хомуты с таким расчетом, что бы при движении вперед за них не цеплялась трава (т. е. по шерсти). Усилие приходится приложить нешуточное:
Устанавливаем готовое изделие на автомобиль, в порядке, обратном снятию.
Все замечания и прочее можно присылать на форум Нива 4х4/Общетехнический раздел/Пора менять ШРУСы.
Привет всем! Наверняка не у меня одного такая проблема по началу весны произошла, тем более после прошедшей суровой зимы, в начале января этого года увидел при вывернутом колесе порванный напополам пыльник на левом колесе, ладно думаю, ближе к весне, к грязи сделаю. По поводу правого даже и не думал, так как в прошлом году меняли шрус и ставили все новое.
При первой возможности, выйдя в отпуск обращаюсь к другу заменить пыльник. Сняли полностью из коробки гранаты внешнюю и внутреннюю и приступили. Пока снимали, заметили что и правая в полной ж… и уже подналетело грязи. В целом в порядке, промыли, смазки навалили и все мягко и четко, хрустов не было и нет.
Ищу пыльник новый, с багажника исчез, магазин по запчастям на москвич в другой части берега, штудирую интернет и натыкаюсь, что подходят от ВАЗ 2121, а магазинов по ВАЗовским запчастям благо полно и рядом есть он “За рулем”. Покупаю, что делать. Родные стоят 130 р/шт (звонил уточнял наличии и цену), а на Ниву 229 р/шт.

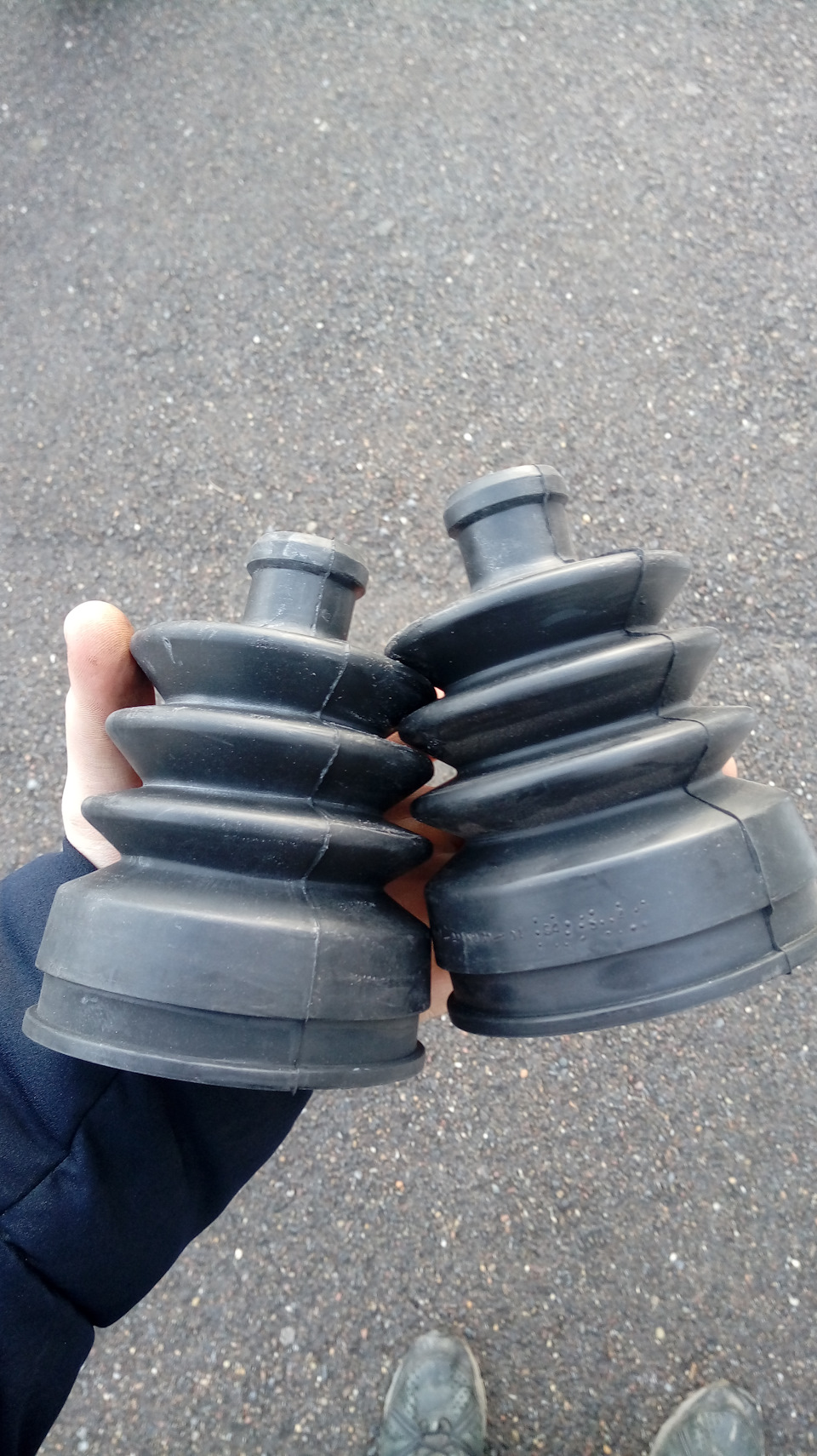

Диаметр большой одинаковый 90 вроде, а малый на 3 мм меньше, а должен быть 26, высота пыльника больше.
Налез отлично, плотно. В общем дальше фото, что успел сделать.
Как выход из ситуации рекомендую! Главное защита шруса, что стоит у нас 1500 за штуку с комплектом на замену.
Сегодня полностью посвятил день замене пыльников шрусов, делал это впервые, в принципе ничего сложного, единственно времени и усердия нужно много. По обыкновению небольшой фотоотчет.
Начал ремонт с левой стороны. Для замены потребовались ключи на 13, 17 и 30, отвертки, ножницы, кувалдочка, пару литров бензина, небольшой деревянный брусок, ну и естественно сами пыльники, ШРУС и новые хомуты.
Далее есть один нюанс, который зависит от типа внутренней гранаты. Если граната старого образца, то за пыльником в обойме имеется стопорное кольцо, которое нужно удалить перед снятием привода в сборе. Если же граната нового образца, то можно снимать сразу. Отличия между этими типами гранат видно сразу — на старой гранате имеется обойма с шестью шариками (их кстати важно не прое**ть, когда вытаскиваешь привод, держатся только на смазке). Во избежание этого на обойму с шариками лучше сразу после выемки одеть полиэтиленовый пакет. На гранате нового образца имеется крестовина с тремя подшипниками, из нее ничего не вываливается.
У меня, забегая вперед слева стояла внутренняя граната нового образца, справа — старого (бывает и так!). Перед тем, как вытащить привод, нужно сделать метки на приводном валу и корпусе внутренней гранаты. Все, можно вытаскивать! Вытаскиваем на себя со стороны ступицы.
Далее потребуется сбить внешнюю гранату с вала. Проще использовать специальный съемник Шрусов, у меня такого под рукой не было сбил кувалдочкой через направляющую, удар должен быть резким (чтобы сошлось внутреннее стопорное кольцо гранаты).
Затем можно срезать старые пыльники, промыть все детали в бензине.
Как разобрать Шрус для промывки с легкостью нашел в сети, не буду на этом останавливаться. После промывки все собираем, пыльники ставил все через вал со стороны наружной гранаты.
Ставится все назад в обратной последовательности. Защитных пластиковых чашек на наружных гранатах на пыльниках у меня не было, купил их и поставил по советам ниваводов.
Собрать правую сторону сегодня не удалось, так как нужно менять нижнюю шаровую. Общее затраченное время сегодня 8 часов работы, зато расширение кругозора, приобретение полезного опыта и экономия денег ( в случае замены в сервисе).
